思科模拟器企业组网

Chifan 收录于 网络
 约 6200 字 预计阅读 13 分钟 - 次阅读
目录

使用思科模拟器简单搭建一个企业网络

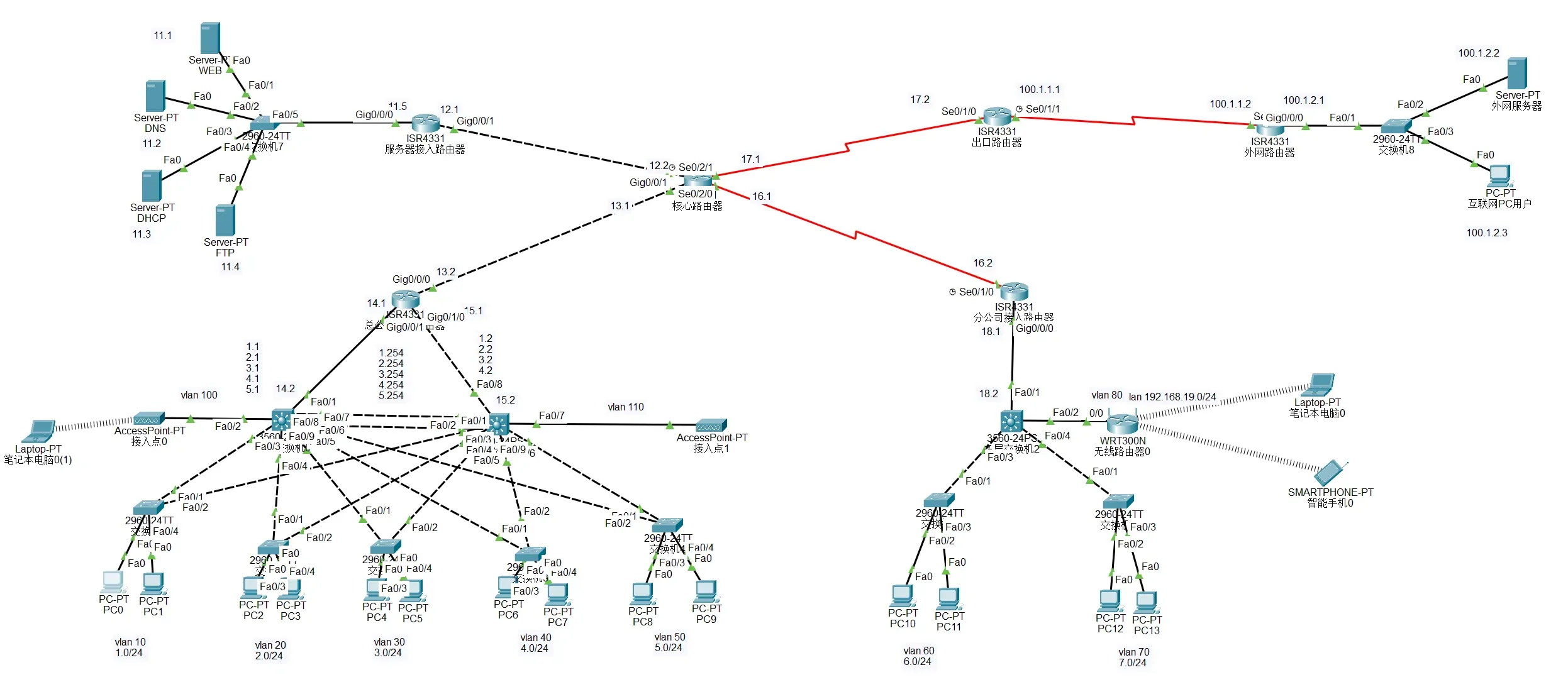

网络拓扑图

序

包含以下知识点:

  • 双机热备

  • STP

  • 无线 / AP 接入

  • DHCP / DNS / WEB / FTP 服务器

  • OSPF 动态路由

  • 串口广域网

  • 动态 NAT

  • 2960：接入层二层交换机，只负责 Access / Trunk

  • 3560：汇聚层三层交换机，负责 SVI + ip routing + HSRP + STP

  • 4331：核心 / 出口路由器，负责 OSPF + 串口 + 默认路由 + NAT

推荐配置顺序

  1. 先画拓扑，给每条链路和每个 VLAN 编号
  2. 先配服务器静态 IP，再开 DHCP / DNS / WEB / FTP
  3. 打通二层：VLAN + Access + Trunk + STP
  4. 配三层网关：SVI + ip routing + HSRP
  5. 配路由器互联：园区链路、串口、OSPF
  6. 配出口：默认路由、默认路由发布、NAT
  7. 最后逐段验证：拿地址、跨 VLAN、跨区域、出外网、DNS 解析、主备切换

IP 分配

  • 192.168.11.0/24：服务器区，DHCP / DNS / WEB / FTP 所在网段
  • 192.168.12.0/24：服务器接入路由器到核心路由器
  • 192.168.13.0/24：核心路由器到总公司接入路由器
  • 192.168.14.0/24、192.168.15.0/24：总公司接入路由器与双核心交换机之间的三层互联
  • 192.168.17.0/24：核心路由器到出口路由器
  • 100.1.1.0/24：出口到外网路由器
  • 192.168.1.0/24 到 192.168.8.0/24：业务 VLAN 网段

相关知识点

技术解决的问题关键点
VLAN + Trunk二层隔离与跨交换机承载多个 VLANAccess 口给终端，Trunk 口给交换机 / 汇聚
STP二层冗余链路防环通过选根桥和阻塞端口避免广播风暴
HSRP默认网关冗余客户端始终指向虚拟 IP，不关心当前主设备是谁
SVI + ip routingVLAN 间路由三层交换机必须开启 ip routing
ip helper-address跨网段 DHCP把广播转换为单播转发到 DHCP 服务器
OSPF全网动态路由只在真正的三层邻居之间建邻接
NAT私网访问公网出口路由器要分清 inside / outside
默认路由去未知网段的出口方向常在出口设备上配置，并发布给内部

一个很重要的配合关系：

  • HSRP 决定“谁当默认网关”
  • STP 决定“二层流量先走哪条链路”

实际设计里，最好让同一个 VLAN 的 HSRP Active 和 STP Root 尽量落在同一台设备上，避免流量先绕远路再去找网关。

内部服务器配置

服务器区需要配置 WEB、DNS、DHCP、FTP，其中最关键的是 DHCP。

基本要求：

  • 所有服务器都用静态 IP
  • 正确填写默认网关
  • DNS 服务器为 WEB 服务器添加 A 记录
  • DHCP 地址池为各 VLAN 分配地址、网关、DNS
  • FTP 配置本地用户名和密码
  • WEB 开启 HTTP 和 HTTPS

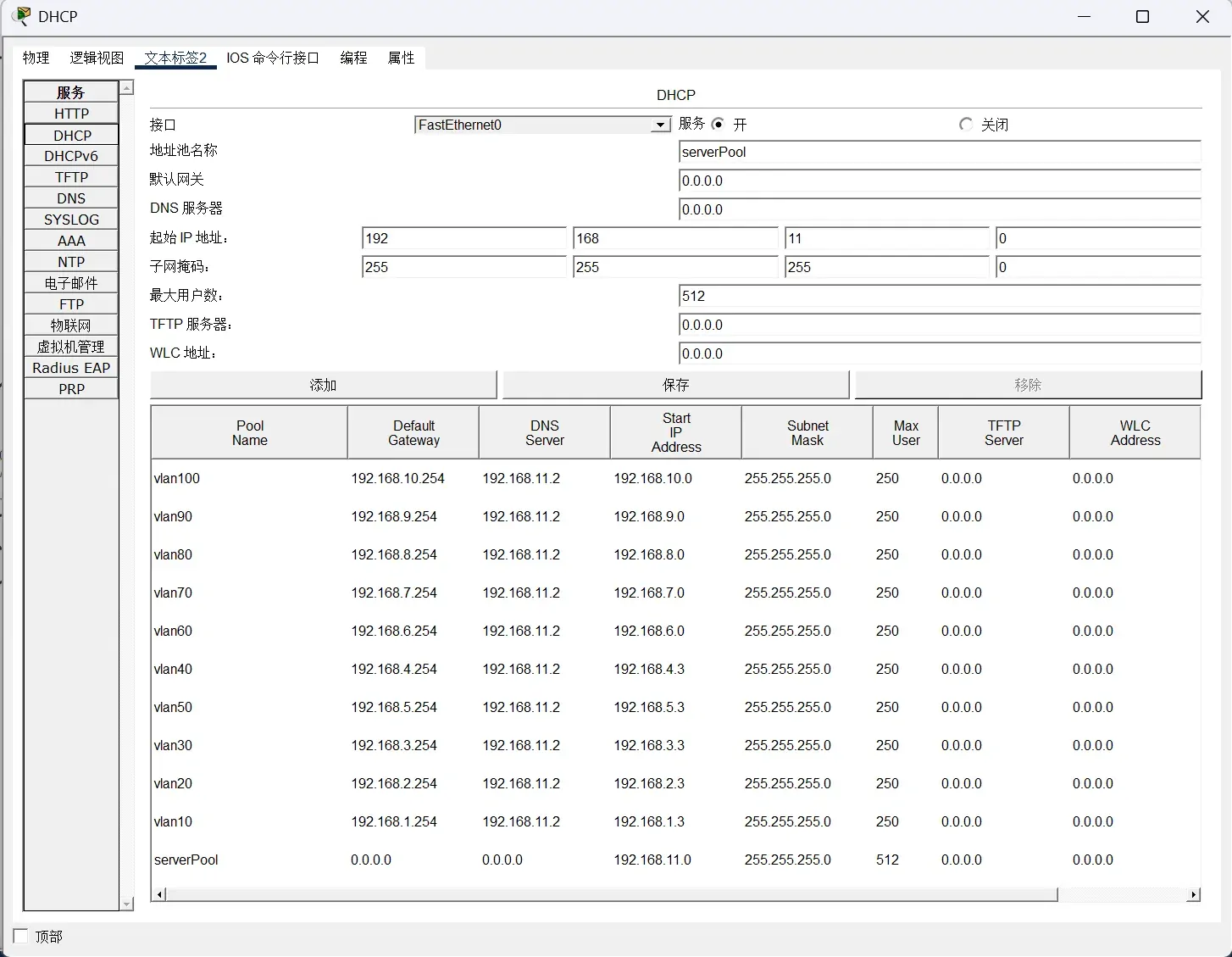

DHCP 地址池示意： DHCP 地址池

FTP 服务器配置用户名和密码。

同时需要给内部服务器配置静态 IP 和网关。

路由器与交换机配置

1. 服务器接入路由器

作用：

  • 连接服务器区和园区核心
  • 为非本地网段的客户端转发 DHCP 请求
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

interface GigabitEthernet0/0/0
 ip address 192.168.11.5 255.255.255.0

interface GigabitEthernet0/0/1
 ip address 192.168.12.1 255.255.255.0
 ip helper-address 192.168.11.3

router ospf 10
 log-adjacency-changes
 network 192.168.11.0 0.0.0.255 area 0
 network 192.168.12.0 0.0.0.255 area 0

说明：

  • ip helper-address 192.168.11.3 表示把 DHCP 广播转发给中心 DHCP 服务器
  • router ospf 10 里的 10 是本地进程号，只在本设备上有意义，不要求全网一致

2. 核心路由器

作用：

  • 连接服务器区、总公司园区、串口广域网和出口路由器
  • 是整个实验的三层骨干之一
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21

interface GigabitEthernet0/0/0
 ip address 192.168.12.2 255.255.255.0

interface GigabitEthernet0/0/1
 ip address 192.168.13.1 255.255.255.0
 ip helper-address 192.168.11.3

interface Serial0/2/0
 ip address 192.168.16.1 255.255.255.0
 ip helper-address 192.168.11.3

interface Serial0/2/1
 ip address 192.168.17.1 255.255.255.0
 clock rate 64000

router ospf 20
 log-adjacency-changes
 network 192.168.12.0 0.0.0.255 area 0
 network 192.168.13.0 0.0.0.255 area 0
 network 192.168.16.0 0.0.0.255 area 0
 network 192.168.17.0 0.0.0.255 area 0

说明：

  • 串口如果是 DCE 端，需要 clock rate 64000
  • 这里依然把 DHCP 请求中继到 192.168.11.3
  • 这台设备是很多网段的汇聚点，一旦 OSPF 漏宣告，这里最容易出问题

3. 出口路由器

作用：

  • 对内连接企业私网
  • 对外连接 ISP / 模拟互联网
  • 做动态 NAT，并向 OSPF 发布默认路由
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20

interface Serial0/1/0
 ip address 192.168.17.2 255.255.255.0
 ip nat inside

interface Serial0/1/1
 ip address 100.1.1.1 255.255.255.0
 ip nat outside
 clock rate 64000

router ospf 80
 log-adjacency-changes
 network 192.168.17.0 0.0.0.255 area 0
 default-information originate

ip nat pool DZC 100.1.1.3 100.1.1.10 netmask 255.255.255.0
ip nat inside source list 1 pool DZC
ip classless
ip route 0.0.0.0 0.0.0.0 100.1.1.2

access-list 1 permit 192.168.0.0 0.0.255.255

说明：

  • ip nat inside source list 1 pool DZC 是动态 NAT 地址池，不是 PAT
  • 如果希望很多内网主机共享少量公网地址，通常写成 overload
  • default-information originate 的前提是本机路由表里已经有默认路由，所以 ip route 0.0.0.0 0.0.0.0 100.1.1.2 不能漏
  • inside / outside 配反时，NAT 一定不生效

4. 外网路由器

1
2
3
4
5

interface Serial0/1/0
 ip address 100.1.1.2 255.255.255.0

interface GigabitEthernet0/0/0
 ip address 100.1.2.1 255.255.255.0

这一台主要用于模拟 ISP / 互联网，只要把去出口的下一跳配通即可。

5. 总公司接入路由器

作用：

  • 上联核心路由器
  • 下联双核心交换机
  • 其中 NIM-ES 2-4 模块提供的是二层交换口，所以需要用 VLAN + SVI 的方式承载三层地址
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21

interface GigabitEthernet0/0/0
 ip address 192.168.13.2 255.255.255.0

interface GigabitEthernet0/0/1
 ip address 192.168.14.1 255.255.255.0
 ip helper-address 192.168.11.3

interface GigabitEthernet0/1/0
 switchport mode access
 switchport access vlan 101

interface Vlan101
 mac-address 0060.471d.b601
 ip address 192.168.15.1 255.255.255.0
 ip helper-address 192.168.11.3

router ospf 50
 log-adjacency-changes
 network 192.168.13.0 0.0.0.255 area 0
 network 192.168.14.0 0.0.0.255 area 0
 network 192.168.15.0 0.0.0.255 area 0

说明：

  • NIM-ES 模块出来的是交换端口，不能一边 no switchport 一边又 switchport mode access
  • 正确思路是把物理口加入 VLAN 101，然后把 IP 配在 interface Vlan101 上
  • 与它相连的交换机接口也要落到同一个 VLAN

与之相连的交换机接口示例：

1
2
3

interface FastEthernet0/8
 switchport mode access
 switchport access vlan 101

6. 双机热备与双核心交换机

这部分是整套实验最容易配乱的地方。建议先明确三个事实：

  • 三层交换机必须先开启 ip routing
  • HSRP 给终端提供虚拟网关
  • OSPF 只在真正连接到三层邻居的接口上建邻接，普通用户 VLAN 接口一般保持 passive

先看 OSPF 的思路：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

router ospf 60
 passive-interface default
 no passive-interface FastEthernet0/1
 network 192.168.1.0 0.0.0.255 area 0
 network 192.168.2.0 0.0.0.255 area 0
 network 192.168.3.0 0.0.0.255 area 0
 network 192.168.4.0 0.0.0.255 area 0
 network 192.168.5.0 0.0.0.255 area 0
 network 192.168.10.0 0.0.0.255 area 0
 network 192.168.14.0 0.0.0.255 area 0

这段配置的意思不是“VLAN 口不能跑 OSPF”，而是：

  • 默认所有接口都不发 Hello
  • 只有真正要与其他三层设备建邻居的口，才用 no passive-interface 打开
  • 普通接用户的 SVI 依然可以被 network 宣告进 OSPF，只是不参与邻居建立

左侧多层交换机

特点：

  • 作为 VLAN 10 / 20 / 30 的主网关
  • 同时承担这些 VLAN 的 STP 主根桥
  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100

ip routing
spanning-tree mode pvst
spanning-tree vlan 10,20,30 priority 24576
spanning-tree vlan 40,50 priority 28672

interface FastEthernet0/1
 no switchport
 ip address 192.168.14.2 255.255.255.0

interface FastEthernet0/2
 switchport mode access
 switchport access vlan 100

interface FastEthernet0/3
 switchport trunk encapsulation dot1q
 switchport mode trunk

interface FastEthernet0/4
 switchport trunk encapsulation dot1q
 switchport mode trunk

interface FastEthernet0/5
 switchport trunk encapsulation dot1q
 switchport mode trunk

interface FastEthernet0/6
 switchport trunk encapsulation dot1q
 switchport mode trunk

interface FastEthernet0/7
 switchport trunk encapsulation dot1q
 switchport mode trunk

interface FastEthernet0/8
 switchport trunk encapsulation dot1q
 switchport mode trunk

interface FastEthernet0/9
 switchport trunk encapsulation dot1q
 switchport mode trunk

interface Vlan10
 mac-address 0001.c950.e401
 ip address 192.168.1.1 255.255.255.0
 ip helper-address 192.168.11.3
 standby 10 ip 192.168.1.254
 standby 10 priority 101
 standby 10 preempt
 standby 10 track FastEthernet0/1

interface Vlan20
 mac-address 0001.c950.e402
 ip address 192.168.2.1 255.255.255.0
 ip helper-address 192.168.11.3
 standby 20 ip 192.168.2.254
 standby 20 priority 101
 standby 20 preempt
 standby 20 track FastEthernet0/1

interface Vlan30
 mac-address 0001.c950.e403
 ip address 192.168.3.1 255.255.255.0
 ip helper-address 192.168.11.3
 standby 30 ip 192.168.3.254
 standby 30 priority 101
 standby 30 preempt
 standby 30 track FastEthernet0/1

interface Vlan40
 mac-address 0001.c950.e404
 ip address 192.168.4.1 255.255.255.0
 ip helper-address 192.168.11.3
 standby 40 ip 192.168.4.254
 standby 40 preempt
 standby 40 track FastEthernet0/1

interface Vlan50
 mac-address 0001.c950.e405
 ip address 192.168.5.1 255.255.255.0
 ip helper-address 192.168.11.3
 standby 50 ip 192.168.5.254
 standby 50 preempt
 standby 50 track FastEthernet0/1

interface Vlan100
 mac-address 0001.c950.e406
 ip address 192.168.10.254 255.255.255.0
 ip helper-address 192.168.11.3

router ospf 60
 log-adjacency-changes
 passive-interface default
 no passive-interface FastEthernet0/1
 network 192.168.14.0 0.0.0.255 area 0
 network 192.168.1.0 0.0.0.255 area 0
 network 192.168.2.0 0.0.0.255 area 0
 network 192.168.3.0 0.0.0.255 area 0
 network 192.168.4.0 0.0.0.255 area 0
 network 192.168.5.0 0.0.0.255 area 0
 network 192.168.10.0 0.0.0.255 area 0

右侧多层交换机

特点：

  • 作为 VLAN 40 / 50 的主网关
  • 同时承担这些 VLAN 的 STP 主根桥
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99

ip routing
spanning-tree mode pvst
spanning-tree vlan 40,50 priority 24576
spanning-tree vlan 10,20,30 priority 28672

interface FastEthernet0/1
 switchport trunk encapsulation dot1q
 switchport mode trunk

interface FastEthernet0/2
 switchport trunk encapsulation dot1q
 switchport mode trunk

interface FastEthernet0/3
 switchport trunk encapsulation dot1q
 switchport mode trunk

interface FastEthernet0/4
 switchport trunk encapsulation dot1q
 switchport mode trunk

interface FastEthernet0/5
 switchport trunk encapsulation dot1q
 switchport mode trunk

interface FastEthernet0/6
 switchport trunk encapsulation dot1q
 switchport mode trunk

interface FastEthernet0/7
 switchport mode access
 switchport access vlan 110

interface FastEthernet0/8
 switchport mode access
 switchport access vlan 101

interface Vlan10
 mac-address 0001.c74b.9801
 ip address 192.168.1.2 255.255.255.0
 ip helper-address 192.168.11.3
 standby 10 ip 192.168.1.254
 standby 10 preempt
 standby 10 track FastEthernet0/8

interface Vlan20
 mac-address 0001.c74b.9802
 ip address 192.168.2.2 255.255.255.0
 ip helper-address 192.168.11.3
 standby 20 ip 192.168.2.254
 standby 20 preempt
 standby 20 track FastEthernet0/8

interface Vlan30
 mac-address 0001.c74b.9803
 ip address 192.168.3.2 255.255.255.0
 ip helper-address 192.168.11.3
 standby 30 ip 192.168.3.254
 standby 30 preempt
 standby 30 track FastEthernet0/8

interface Vlan40
 mac-address 0001.c74b.9804
 ip address 192.168.4.2 255.255.255.0
 ip helper-address 192.168.11.3
 standby 40 ip 192.168.4.254
 standby 40 priority 101
 standby 40 preempt
 standby 40 track FastEthernet0/8

interface Vlan50
 mac-address 0001.c74b.9805
 ip address 192.168.5.2 255.255.255.0
 ip helper-address 192.168.11.3
 standby 50 ip 192.168.5.254
 standby 50 priority 101
 standby 50 preempt
 standby 50 track FastEthernet0/8

interface Vlan101
 mac-address 0001.c74b.9807
 ip address 192.168.15.2 255.255.255.0

interface Vlan110
 mac-address 0001.c74b.9806
 ip address 192.168.11.1 255.255.255.0
 ip helper-address 192.168.11.3

router ospf 70
 log-adjacency-changes
 passive-interface default
 no passive-interface Vlan101
 network 192.168.1.0 0.0.0.255 area 0
 network 192.168.2.0 0.0.0.255 area 0
 network 192.168.3.0 0.0.0.255 area 0
 network 192.168.4.0 0.0.0.255 area 0
 network 192.168.5.0 0.0.0.255 area 0
 network 192.168.11.0 0.0.0.255 area 0
 network 192.168.15.0 0.0.0.255 area 0

补充说明：

  • 左右两台交换机都要 ip routing
  • standby x priority 101 的一侧会优先成为 Active
  • track 上联口断开时，会降低优先级，方便主备切换
  • 右侧设备上 Vlan101 是三层互联 VLAN，所以取消 passive 是合理的
  • 普通用户 VLAN 如果没有直接连接三层邻居，就不需要 no passive-interface

7. 分公司接入路由器

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39

interface FastEthernet0/1
 no switchport
 ip address 192.168.18.2 255.255.255.0
 duplex auto
 speed auto

interface FastEthernet0/2
 switchport mode access
 switchport access vlan 80

interface FastEthernet0/3
 switchport trunk encapsulation dot1q
 switchport mode trunk

interface FastEthernet0/4
 switchport trunk encapsulation dot1q
 switchport mode trunk

interface Vlan60
 mac-address 0009.7c59.3801
 ip address 192.168.6.254 255.255.255.0
 ip helper-address 192.168.11.3

interface Vlan70
 mac-address 0009.7c59.3802
 ip address 192.168.7.254 255.255.255.0
 ip helper-address 192.168.11.3

interface Vlan80
 mac-address 0009.7c59.3803
 ip address 192.168.8.254 255.255.255.0
 ip helper-address 192.168.11.3

router ospf 40
 log-adjacency-changes
 network 192.168.6.0 0.0.0.255 area 0
 network 192.168.7.0 0.0.0.255 area 0
 network 192.168.8.0 0.0.0.255 area 0
 network 192.168.18.0 0.0.0.255 area 0

8. 二层交换机

二层交换机只做接入和转发，不承担网关职责。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

interface FastEthernet0/1
 switchport mode trunk

interface FastEthernet0/2
 switchport mode trunk

interface FastEthernet0/3
 switchport mode access
 switchport access vlan 10

interface FastEthernet0/4
 switchport mode access
 switchport access vlan 10

路由协议

路由协议里最常见的是 OSPF，RIP 也仍然是实验、题目和小型拓扑里经常出现的内容。这个实验主体用的是 OSPF，但 RIP 也建议会配、会查、会和 OSPF 做比较。

OSPF

OSPF 会维护三张关键表：

  1. 邻居表：已经建立邻接关系的设备
  2. 链路状态数据库（LSDB）：全网链路状态信息
  3. 路由表：SPF 计算后的最优路径

工作过程可以粗记为：

  1. 用 Hello 发现邻居
  2. 交换 LSA
  3. 建立 LSDB
  4. 运行 SPF
  5. 安装路由

与 RIP 等距离矢量协议不同，OSPF 路由器不直接交换整张路由表，而是交换链路状态信息。

最基本的 OSPF 配置：

1
2
3
4
5

Router(config)# router ospf 10
Router(config-router)# network 192.168.11.0 0.0.0.255 area 0
Router(config-router)# network 192.168.12.0 0.0.0.255 area 0
Router(config-router)# passive-interface default
Router(config-router)# no passive-interface g0/0/1

几个关键点：

  • router ospf 10 里的 10 只是本机进程号，只在设备本地有意义
  • 不同设备写成 1、10、20 都可以，不影响建邻
  • 真正影响邻接是否建立的，是三层可达、Area 一致、Hello / Dead 定时器一致、认证一致，以及没有被 passive-interface 禁掉
  • passive-interface default 很适合企业网，默认把所有接口设为被动，只把真正需要建邻的口开放出来

常用 OSPF 检查命令：

1
2
3
4

show ip ospf neighbor
show ip protocols
show ip ospf
show ip route ospf

RIP

RIP 是典型的距离矢量协议，特点是简单，但能力也弱一些。

RIP 的几个考试 / 实验重点：

  • 以“跳数”作为度量值
  • 最大跳数是 15，16 代表不可达
  • 周期性发送更新，默认大约每 30 秒一次
  • 收敛速度比 OSPF 慢，不适合较大的企业网络
  • 一般在小型拓扑、入门实验、简单分支网络里使用

如果要在实验里用 RIP，建议直接上 RIPv2：

1
2
3
4
5
6
7

Router(config)# router rip
Router(config-router)# version 2
Router(config-router)# no auto-summary
Router(config-router)# network 192.168.0.0
Router(config-router)# passive-interface default
Router(config-router)# no passive-interface g0/0/0
Router(config-router)# no passive-interface s0/1/0

说明：

  • version 2：开启 RIPv2，支持无类路由
  • no auto-summary：关闭自动汇总，这句在实验里基本可以当成必敲
  • network 192.168.0.0：让落在这个主类网络内的接口参与 RIP
  • passive-interface default：让接用户的接口不发 RIP 更新，只保留真正互联链路发送更新

如果希望出口路由器把默认路由下发给全网，可以这样写：

1
2
3

Router(config)# ip route 0.0.0.0 0.0.0.0 100.1.1.2
Router(config)# router rip
Router(config-router)# default-information originate

RIP 常用检查命令：

1
2
3
4

show ip route
show ip protocols
show ip rip database
debug ip rip

OSPF 和 RIP 可以这样粗记：

协议类型度量值收敛速度适用场景
OSPF链路状态Cost快企业园区、中大型网络
RIP距离矢量跳数慢小型网络、入门实验

STP 与 HSRP

STP 和 HSRP 经常一起出现，因为企业网络里既要“二层不成环”，也要“三层网关不单点”。

技术控制什么核心目的
STP二层路径防环路、防广播风暴
HSRP三层网关网关冗余、主备切换

STP

STP（Spanning Tree Protocol，生成树协议）的作用是：

  • 在二层冗余链路中阻塞一部分端口，避免交换网络形成环路
  • 当主链路故障时，再把备用链路放通

STP 里最重要的几个概念：

  • Root Bridge：根桥，整棵生成树的中心
  • Root Port：每台非根桥设备上，去往根桥的最佳端口
  • Designated Port：每个网段负责转发的端口
  • Blocking / Discarding：被阻塞的端口，不参与正常转发

这里用的是 PVST，常见配置有两种写法。

写法 1：直接指定主根和备根

1
2
3

Switch(config)# spanning-tree mode pvst
Switch(config)# spanning-tree vlan 40,50 root primary
Switch(config)# spanning-tree vlan 10,20,30 root secondary

写法 2：手工改优先级

1
2
3

Switch(config)# spanning-tree mode pvst
Switch(config)# spanning-tree vlan 10,20,30 priority 24576
Switch(config)# spanning-tree vlan 40,50 priority 28672

说明：

  • 优先级越小，越容易成为根桥
  • root primary / root secondary 本质上也是自动帮你调优先级
  • Access 口如果确定只接终端，可以开 portfast，但不要在 Trunk 或交换机互联口上乱开

接入口常见的增强配置：

1
2
3

Switch(config)# interface range f0/3 - 24
Switch(config-if-range)# spanning-tree portfast
Switch(config-if-range)# spanning-tree bpduguard enable

常用 STP 检查命令：

1
2
3

show spanning-tree
show spanning-tree vlan 10
show spanning-tree root

HSRP

HSRP（Hot Standby Router Protocol，热备份路由协议）的作用是给终端提供一个“虚拟网关”，这样真实网关坏了，终端不用改默认网关，业务还能继续走。

HSRP 里最重要的概念：

  • Active：当前真正转发流量的设备
  • Standby：备用设备
  • Virtual IP：客户端填写的默认网关
  • Virtual MAC：跟着虚拟网关一起漂移的虚拟 MAC

最常见的 HSRP 配置：

1
2
3
4
5
6

Switch(config)# interface vlan 10
Switch(config-if)# ip address 192.168.1.1 255.255.255.0
Switch(config-if)# standby 10 ip 192.168.1.254
Switch(config-if)# standby 10 priority 101
Switch(config-if)# standby 10 preempt
Switch(config-if)# standby 10 track fastEthernet 0/1

每条命令的作用：

  • standby 10 ip 192.168.1.254：定义虚拟网关 IP
  • standby 10 priority 101：优先级高的一侧更容易成为 Active
  • standby 10 preempt：主设备恢复后允许重新抢回主用角色
  • standby 10 track fastEthernet 0/1：上联口挂了就自动降权，方便切到备机

常用 HSRP 检查命令：

1
2
3

show standby brief
show standby
show running-config interface vlan 10

为什么 STP 和 HSRP 要一起看

只配 HSRP 不看 STP，流量可能会绕路。

理想状态是：

  • VLAN 10 / 20 / 30 的 HSRP Active 和 STP Root 都落在左侧核心
  • VLAN 40 / 50 的 HSRP Active 和 STP Root 都落在右侧核心

这样二层路径和三层网关方向一致，终端发往网关的数据不会先绕到另一台核心再转发。

ACL

ACL（Access Control List，访问控制列表）本质上就是一串“从上到下匹配”的规则，用来决定哪些流量放行，哪些流量拒绝。

记住 ACL 的四条铁律：

  1. 自上而下逐条匹配
  2. 一旦命中，立即停止继续往下匹配
  3. 规则越具体，越应该写在前面
  4. 最后一条永远隐含 deny ip any any

标准 ACL 和扩展 ACL

类型能匹配什么常放位置编号范围
标准 ACL只看源 IP靠近目的端1-99、1300-1999
扩展 ACL看源 / 目的 / 协议 / 端口靠近源端100-199、2000-2699

标准 ACL

标准 ACL 一般用来做“谁能来”，因为它只能看源地址。

示例 1：只允许网管网段远程登录设备

1
2
3

Router(config)# access-list 10 permit 192.168.10.0 0.0.0.255
Router(config)# line vty 0 4
Router(config-line)# access-class 10 in

示例 2：只允许 192.168.6.0/24 访问某个接口后的资源

1
2
3

Router(config)# access-list 20 permit 192.168.6.0 0.0.0.255
Router(config)# interface g0/0/1
Router(config-if)# ip access-group 20 out

扩展 ACL

扩展 ACL 可以精确到协议和端口，企业网里更常用。

示例：禁止分公司 VLAN60 访问服务器区 FTP，但允许其访问其他业务

1
2
3
4
5

Router(config)# access-list 100 deny tcp 192.168.6.0 0.0.0.255 192.168.11.0 0.0.0.255 eq 21
Router(config)# access-list 100 deny tcp 192.168.6.0 0.0.0.255 192.168.11.0 0.0.0.255 eq 20
Router(config)# access-list 100 permit ip any any
Router(config)# interface FastEthernet0/1
Router(config-if)# ip access-group 100 in

如果想用命名 ACL，可读性会更高：

1
2
3
4
5
6

Router(config)# ip access-list extended BLOCK_FTP
Router(config-ext-nacl)# deny tcp 192.168.6.0 0.0.0.255 192.168.11.0 0.0.0.255 eq 21
Router(config-ext-nacl)# deny tcp 192.168.6.0 0.0.0.255 192.168.11.0 0.0.0.255 eq 20
Router(config-ext-nacl)# permit ip any any
Router(config)# interface FastEthernet0/1
Router(config-if)# ip access-group BLOCK_FTP in

ACL 的放置原则

  • 标准 ACL：尽量靠近目的端
  • 扩展 ACL：尽量靠近源端
  • 控制谁能远程登录设备：优先用 line vty 下的 access-class
  • NAT 里用到的 ACL 往往只是“匹配谁做转换”，不一定是“拦截流量”

ACL 常用检查命令：

1
2
3

show access-lists
show ip interface
show running-config | section access-list

NAT

企业出口里的 NAT，本质上是把私网地址改成公网地址。最常见的是“内网用户访问外网”时做源地址转换。

PAT：多个内网地址复用一个公网地址

1
2
3
4
5
6
7

Router(config)# interface gigabitEthernet 0/0/0
Router(config-if)# ip nat inside
Router(config)# interface serial 0/2/0
Router(config-if)# ip nat outside

Router(config)# access-list 1 permit 192.168.0.0 0.0.255.255
Router(config)# ip nat inside source list 1 interface serial 0/2/0 overload

说明：

  • overload 的作用是端口复用，也就是常说的 PAT
  • 多台内网主机可以共用一个公网 IP

动态 NAT：从公网地址池里分配地址

1
2
3
4
5
6
7
8

Router(config)# interface gigabitEthernet 0/0/0
Router(config-if)# ip nat inside
Router(config)# interface serial 0/2/0
Router(config-if)# ip nat outside

Router(config)# access-list 1 permit 192.168.0.0 0.0.255.255
Router(config)# ip nat pool DZC 100.1.1.3 100.1.1.10 netmask 255.255.255.0
Router(config)# ip nat inside source list 1 pool DZC

如果希望“地址池 + 端口复用”一起用，可以写成：

1

Router(config)# ip nat inside source list 1 pool DZC overload

常用查看命令：

1
2
3

show ip nat translations
show ip nat statistics
clear ip nat translation *

故障排查

排错建议按“终端 -> 接入 -> 汇聚 -> 核心 -> 出口”的方向查，不要一上来就全网乱翻。

基础排错顺序

  1. 先确认终端 IP、掩码、网关、DNS 是否正确
  2. ping 本 VLAN 网关，看本地三层是否正常
  3. ping 内网服务器，看园区路由是否正常
  4. 用 tracert 看流量断在哪一跳
  5. 在对应设备上看 show ip route、show ip ospf neighbor、show standby brief
  6. 出外网异常时，再看 show ip nat translations

常见问题

  • 三层交换机忘记开启 ip routing
  • DHCP 地址池默认网关填成物理网关，而不是 HSRP 虚拟网关
  • default-information originate 配了，但本机没有默认路由
  • 串口 DCE 端忘记 clock rate
  • 把所有接口都 no passive-interface，导致用户 VLAN 也去建 OSPF 邻居
  • NIM-ES 交换模块口理解错，把二层口和三层口命令混着写
  • NAT 的 inside / outside 打反
  • ACL 写完忘了绑到接口，或者绑反了 in / out
  • ACL 只写了 deny，忘了最后补需要的 permit
  • HSRP 主设备和 STP 根桥不一致，导致流量绕路

一组常用命令

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19

show running-config | include helper
show running-config | section access-list
show ip interface brief
show ip route
show ip protocols
show vlan brief
show interfaces trunk
show standby brief
show spanning-tree vlan 10
show ip ospf neighbor
show ip rip database
show access-lists
show ip nat translations
clear ip nat translation *

Ctrl + Shift + 6
default interface FastEthernet 0/1
erase startup-config
reload

参考

1.思科企业网搭建-企业网含无线-从零开始配置教程_哔哩哔哩_bilibili

更新于 2026-04-24
CC BY-NC-SA 4.0
阅读原始文档
组网思科模拟器VLAN双机热备
返回 | 主页
切换 选择 ESC 关闭
搜索引擎 Fuse.js
